Bilder vom Umbau

Auf dieser Seite habe ich ein paar Bilder vom 190er bereitgestellt, auf denen man den Umbau sich anschauen kann.

Vor dem Umbau

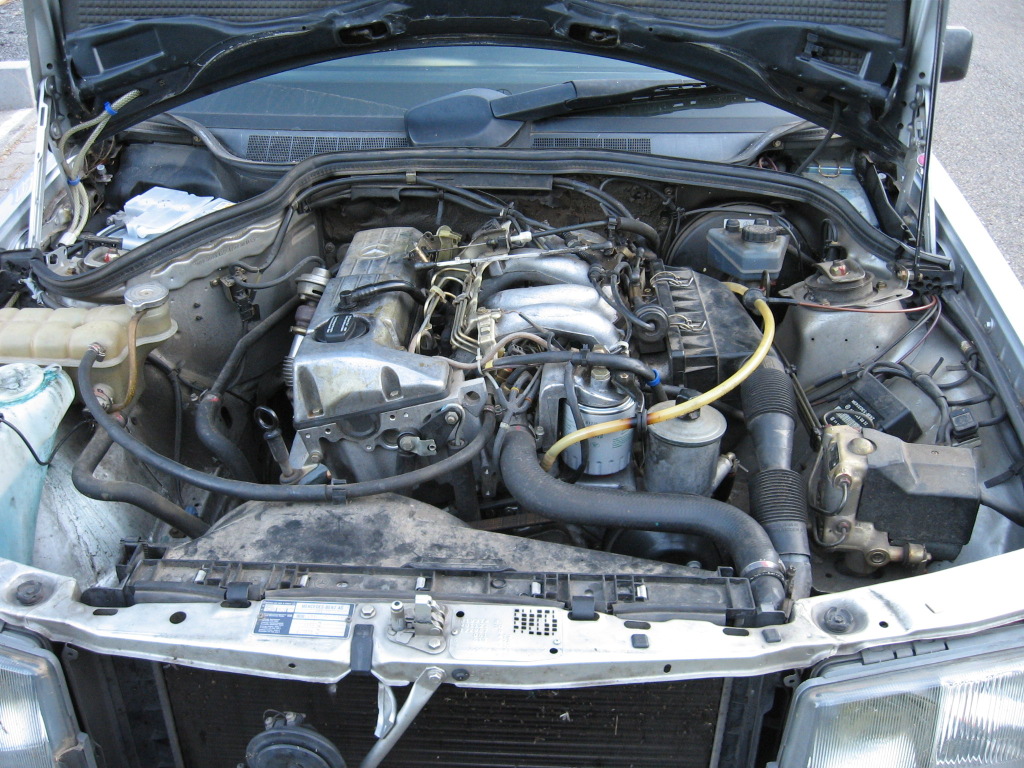

Blick auf den Motor von vorne:

Blick auf den Motor von vorne
Bild anklicken für große Version (1024x768)

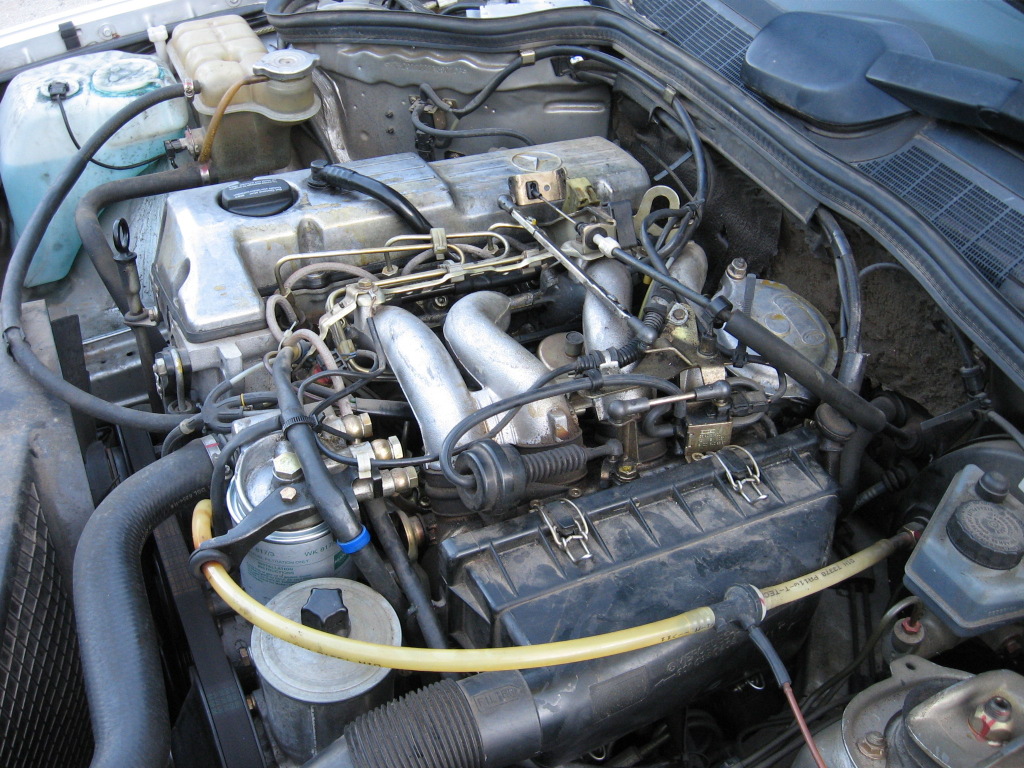

Blick auf den Motor von der Fahrerseite:

Blick auf den Motor von der Fahrerseite
Bild anklicken für große Version (1024x768)

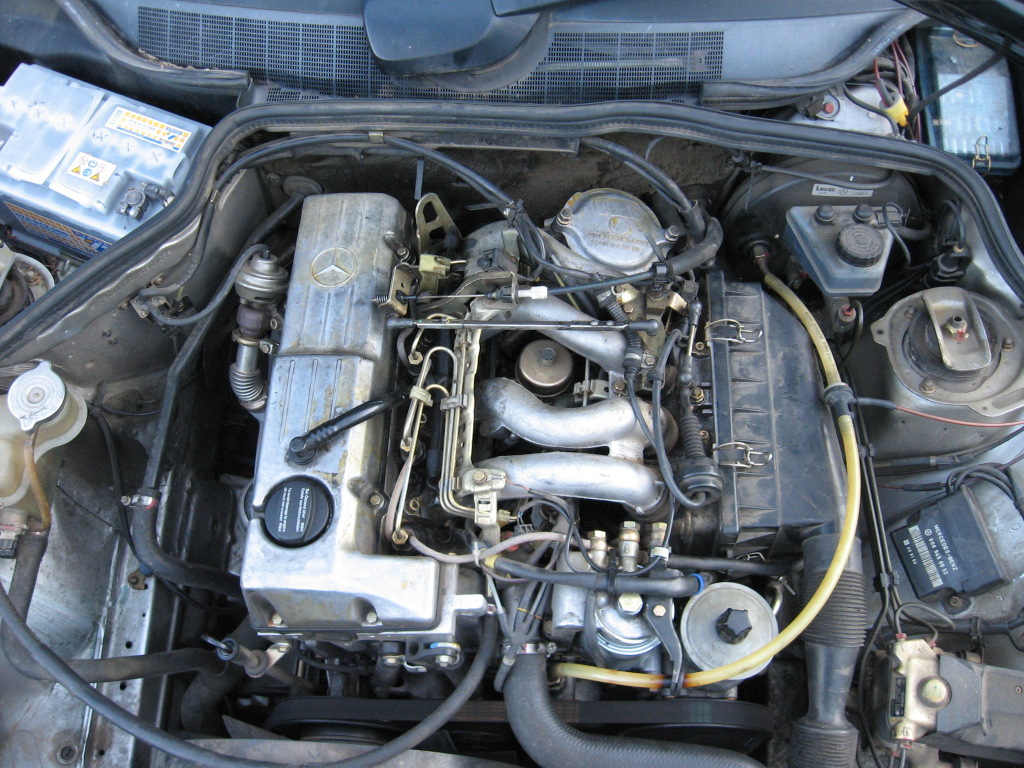

Blick auf den Motor von oben:

Blick auf den Motor von oben
Bild anklicken für große Version (1024x768)

Nach dem Umbau

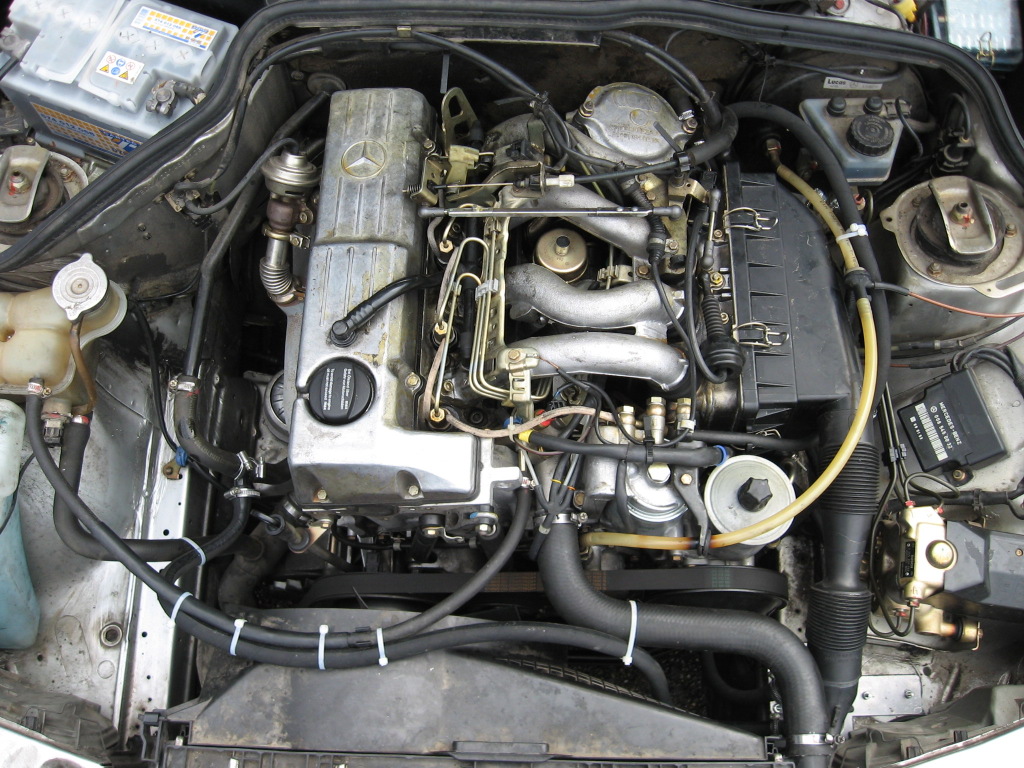

Blick auf den Motor von oben.

Man kann vorne links die Rücklaufleitung vom Wärmetauscher in den Kühlerkreislauf erkennen.

Blick auf den Motor von oben nach Umbau
Bild anklicken für große Version (1024x768)

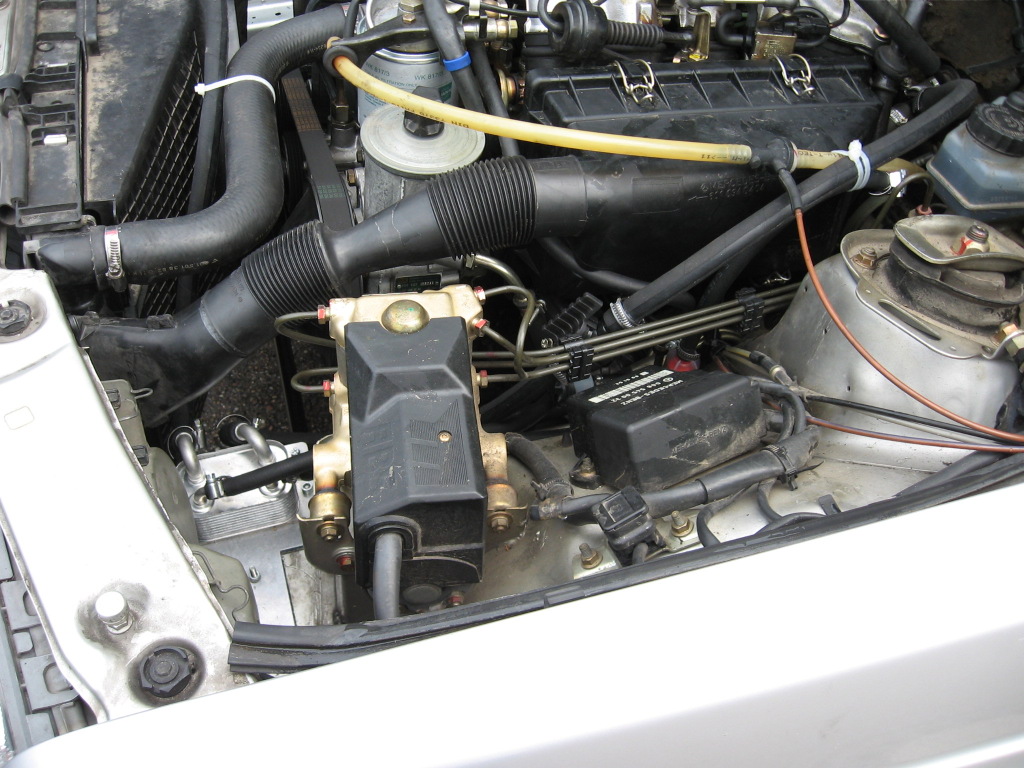

Blick auf den Motor von der Fahrerseite.

Rechts unterhalb von der ABS-Einheit ist der verbauter Wärmetauscher zu sehen. Unterhalb der Glühkerzensteuerung ist hinter den Bremsleitungen der Abstellhahn für den Wärmetauscher, mit dem der Zufluss des heißen Kühlwassers, für den möglichen Dieselbetrieb abgestellt werden kann.

Blick auf den Motor von der Fahrerseite nach Umbau
Bild anklicken für große Version (1024x768)

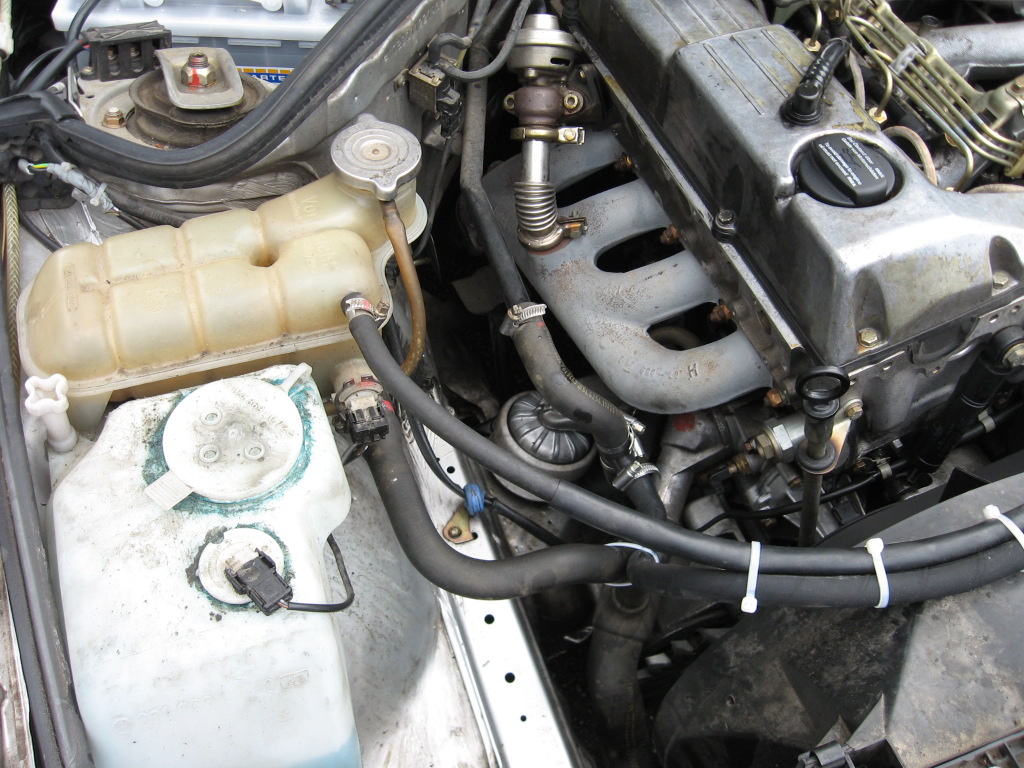

Blick auf den Motor von der Beifahrerseite.

Hier kann man die Rückführung des Kühlwassers aus den Wärmetauscher in den Kühlwasserkreislauf erkennen.

Blick auf den Motor von der Beifahrerseite nach Umbau
Bild anklicken für große Version (1024x768)

Es folgen noch ein paar Detailbilder von der neuen Kraftstoffleitung und dem Anschluss des Wärmetauschers und der Sogdruckanzeige an der ESP.
